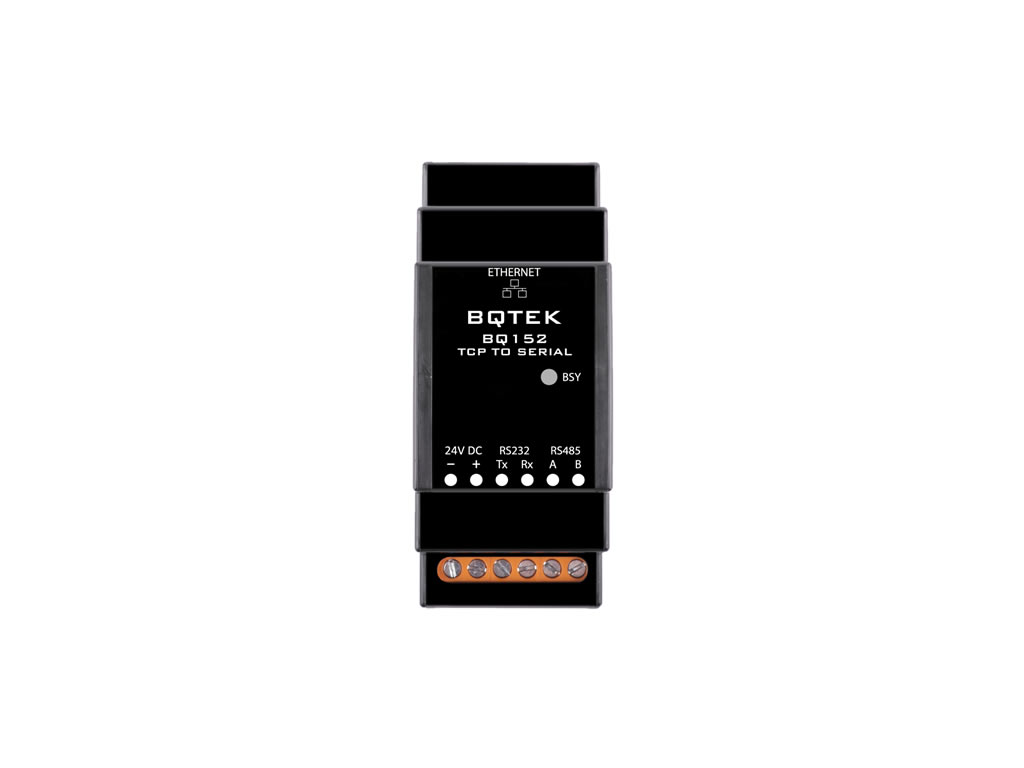

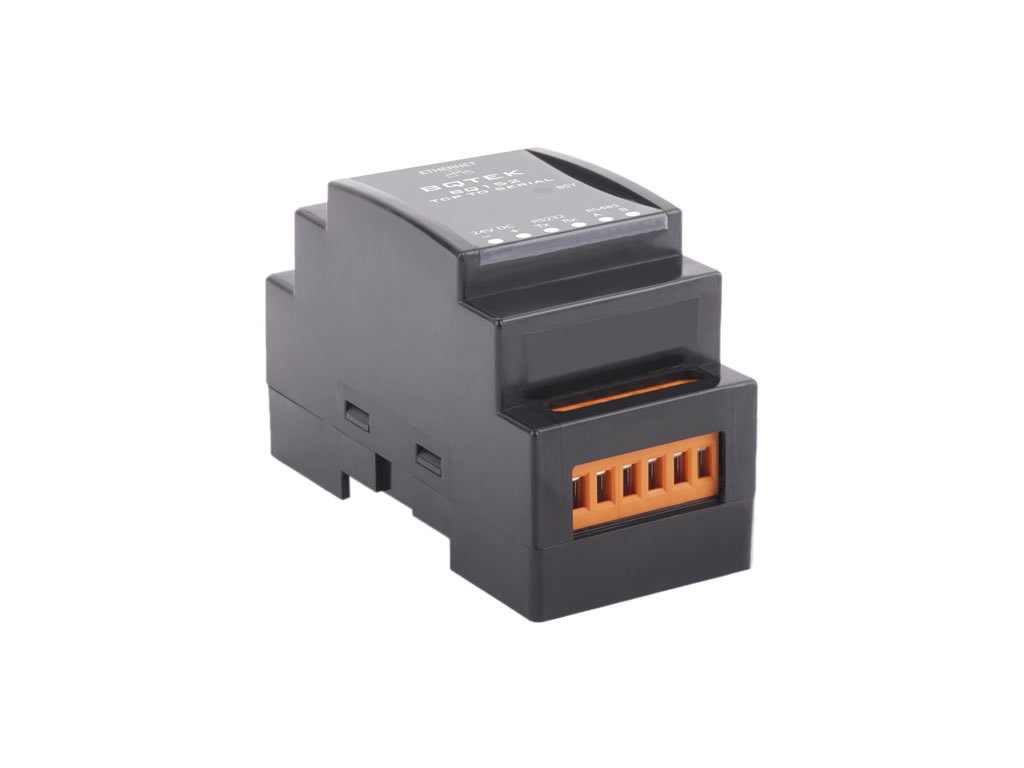

BQ152 Modbus TCP – Modbus RTU Çevirici 1x

BQ152 cihazı TCP – Seri Çevirici bir cihazdır. Cihazın farklı çalışma modları bulunur.

1. Modbus TCP to Modbus RTU
2. Modbus RTU to Modbus TCP
3. TCP to Seri
4. Seri to TCP

Ethernet üzerinden Master cihazın gönderdiği Modbus TCP sorgusunu eş zamanlı olarak Modbus RTU sorgusuna dönüştürerek RS232 veya RS485 ağındaki Slave cihazlara gönderir. Modbus RTU cihazlardan aldığı cevapları da Modbus TCP sorgusuna çevirerek Ethernet üzerinden Master cihaza geri gönderir. Aynı anda 5 adet Master Cihaz BQ152 cihazı ile bağlantı kurabilir. Her bağlantının sorgusunu sıraya koyarak işlemlerini gerçekleştirir.

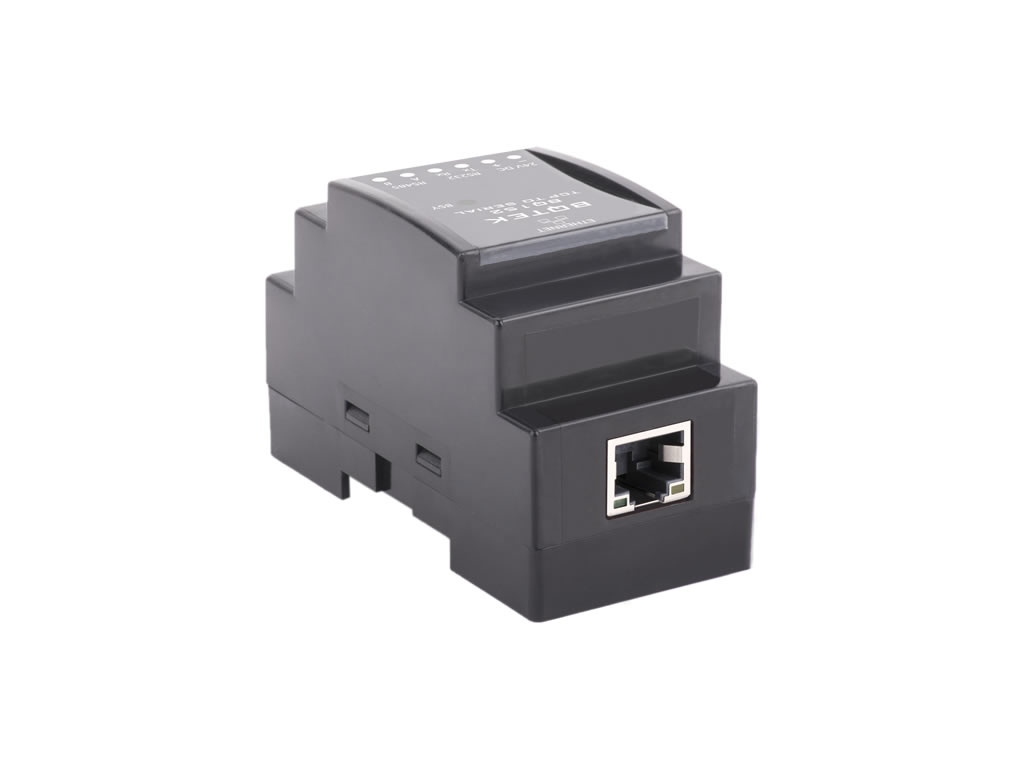

Üzerindeki ethernet portu aracılığı ile ağınıza bağladıktan sonra yapacağınız ayarlar ve seçeceğiniz çalışma moduna göre işlevini yerine getirir. RS232 yada RS485 için transparan bir çevirici olarak görev yapabileceği gibi RS485 üzerinden bağlayacağınız Modbus RTU protokolü destekleyen bir yapıdan Modbus TCP protokolüne veya Modbus TCP protokolünden Modbus RTU protokolüne dönüşüm yapabilir.

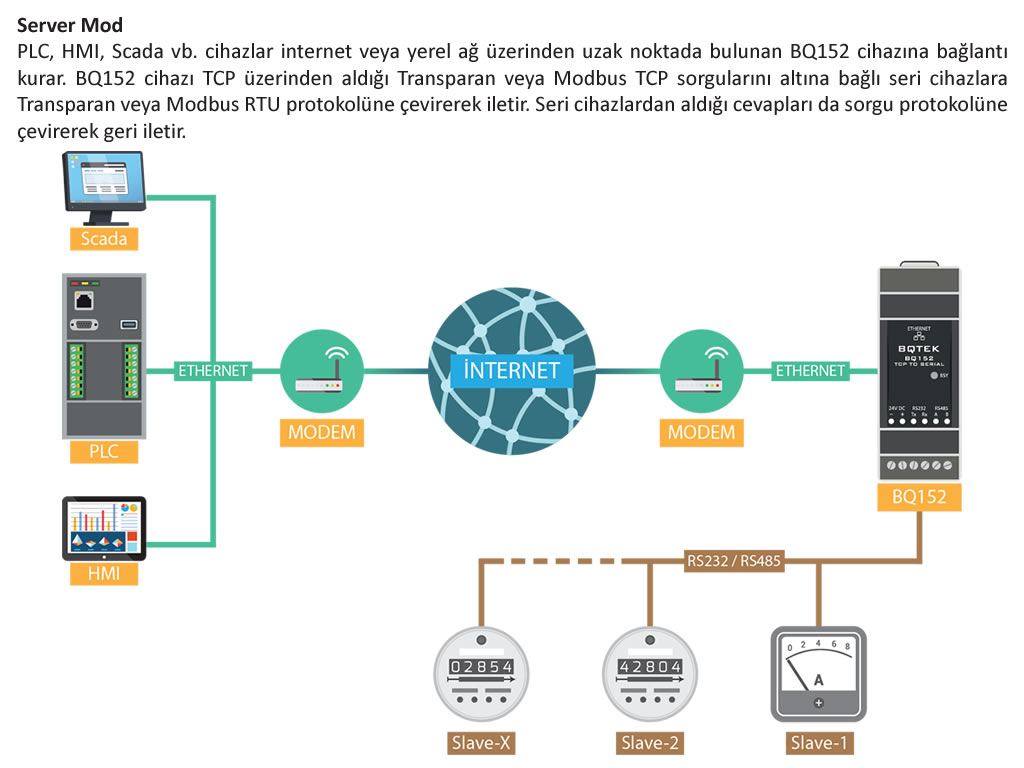

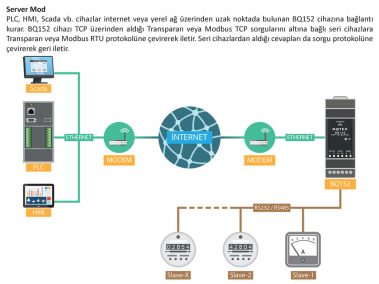

Cihaz RS232 yada RS485 çevirici modunda iken TCP olarak Master (Server) yada Slave (Client) olabilir. TCP master (Server) iken ağdaki diğer cihazlardan BQ152 cihazına bağlanılabilir. Cihaz TCP Slave olarak çalıştığında belirttiğiniz bir IP’ye BQ152 cihazı bağlantı yapar. Cihaz TCP Slave olduğu durumlarda 5 porta kadar TCP soket bağlantısına izin verir ve bu port numaralarını siz belirleyebilirsiniz. Cihaz TCP Master (Server) modunda çalıştığında ise bir Port üzerinden bağlantı yapar.

BQ152 cihaz Modbus TCP to Modbus RTU çevirici modunda kullanıldığında sadece TCP Slave olarak çalışır. Bu durumda 5 porta kadar bağlantıya izin verir. BQ152 cihazı portlardan gelen iletişimi buffer izin verdiği müddetçe sırayla modbus RTU’ya  gönderir ve cevabı sorgu yapan porta geri döner.
