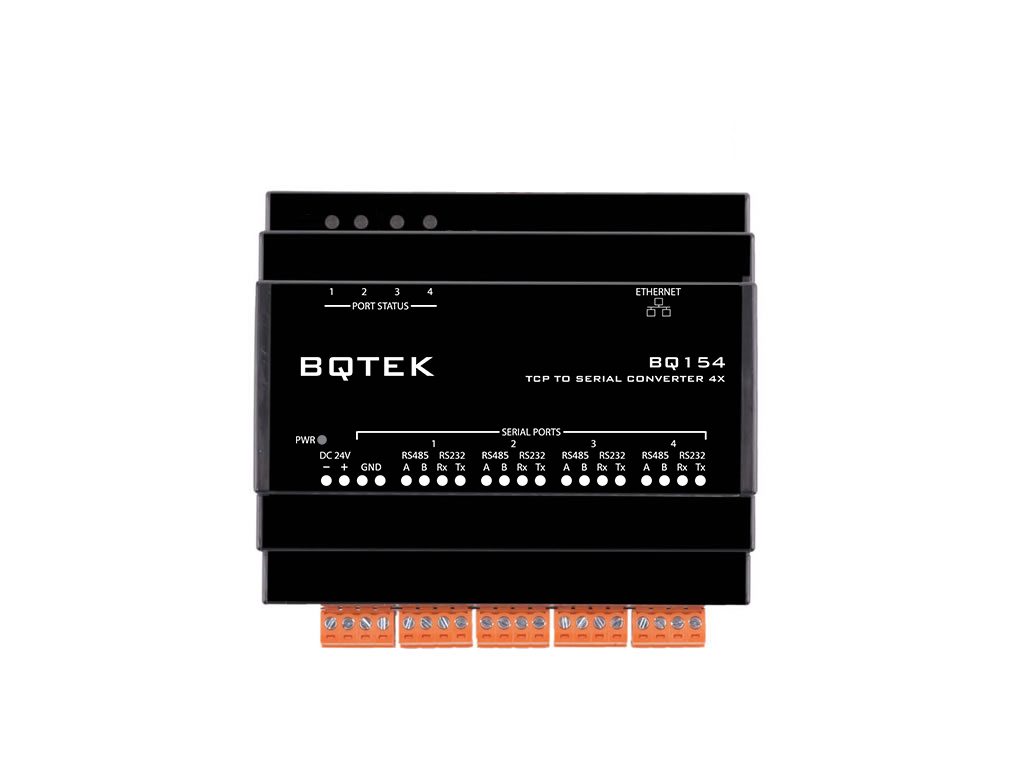

BQ154 Modbus TCP – Modbus RTU Çevirici 4x

BQ154 cihazı TCP üzerinden seri çevirici bir cihazdır. Cihaz üzerinde 4 port bulunur. Her portun RS232 ve RS485 girişi bulunur. Her port farklı seriport ve farklı çalışma moduna sahip olabilir.

• Modbus TCP to Modbus RTU Çevirici
• TCP to Seri Çevirici

Ethernet üzerinden Master cihazın gönderdiği Modbus TCP sorgusunu eş zamanlı olarak Modbus RTU sorgusuna dönüştürerek RS232 veya RS485 ağındaki Slave cihazlara gönderir. Modbus RTU cihazlardan aldığı cevapları Modbus TCP sorgusuna çevirerek Ethernet üzerinden Master cihaza geri gönderir. Eş zamanlı olarak 4 adet Master Cihaz BQ154 cihazı ile bağlantı kurabilir.

Üzerindeki ethernet portu aracılığı ile ağınıza bağladıktan sonra yapacağınız ayarlar ve seçeceğiniz çalışma moduna göre işlevini yerine getirir. Yukarıda belirtildiği gibi RS232 yada RS485 için transparan bir çevirici olarak görev yapabileceği gibi RS485 veya RS232 üzerinden bağlayacağınız Modbus RTU protokolü destekleyen bir yapıdan Modbus TCP protokolüne dönüşüm yapabilir.

Cihaz üzerinde 4 port bulunur. Her port kendi içinde RS232 veya RS485 bağlantıya izin verir. Her portun çalışma modu, bağlantı şekli gibi ayarlar birbirinden bağımsız olarak ayarlanabilir.

İlgili port RS232 yada RS485 çevirici modunda iken TCP Master (Server) yada TCP Slave (Client) olabilir. TCP master (Server) iken ağdaki diğer cihazlardan BQ154 cihazının ilgili portuna bağlanılabilir. Ayarlanan port TCP Slave olarak çalıştığında belirttiğiniz bir IP’ye BQ154 cihazı bağlantı yapar. Cihaz TCP Slave olduğu durumlarda ilgili porta TCP soket bağlantısına izin verir ve bu port numaralarını siz belirleyebilirsiniz. Ayarlanan port TCP Master (Server) modunda çalıştığında bu porta bağlantı kurulmasına izin verir.

BQ154 cihaz Modbus RTU – Modbus TCP veya Modbus TCP – Modbus RTU çevirici modunda da kullanılabilir. BQ154 cihazı portlardan gelen iletişimi buffer izin verdiği müddetçe sırayla çevirim işlemini yaparak gönderir ve cevabı sorgu yapan porta geri döner.
