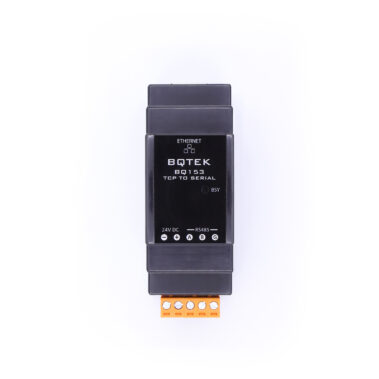

BQ153 RS485 – ETHERNET ÇEVİRİCİ

BQ153 cihazı RS485 – Ethernet çevirici bir cihazdır. Cihaz üzerinde 1 adet izoleli RS485 seri port girişi bulunur. Farklı çalışma modlarına sahiptir.

1. Modbus TCP – RS485 Modbus RTU
2. RS485 Modbus RTU – Modbus TCP
3. TCP – RS485 (Transparan)
4. RS485 – TCP (Transparan)

Ethernet üzerinden Master cihazın gönderdiği Modbus TCP sorgusunu eş zamanlı olarak Modbus RTU sorgusuna çevirerek RS485 ağındaki Slave cihazlara gönderir. Modbus RTU cihazlardan aldığı cevapları da Modbus TCP sorgusuna çevirerek Ethernet üzerinden Master cihaza geri gönderir. Aynı anda 5 adet Master Cihaz BQ153 cihazı ile bağlantı kurabilir. Her bağlantının sorgusunu sıraya koyarak işlemlerini gerçekleştirir.

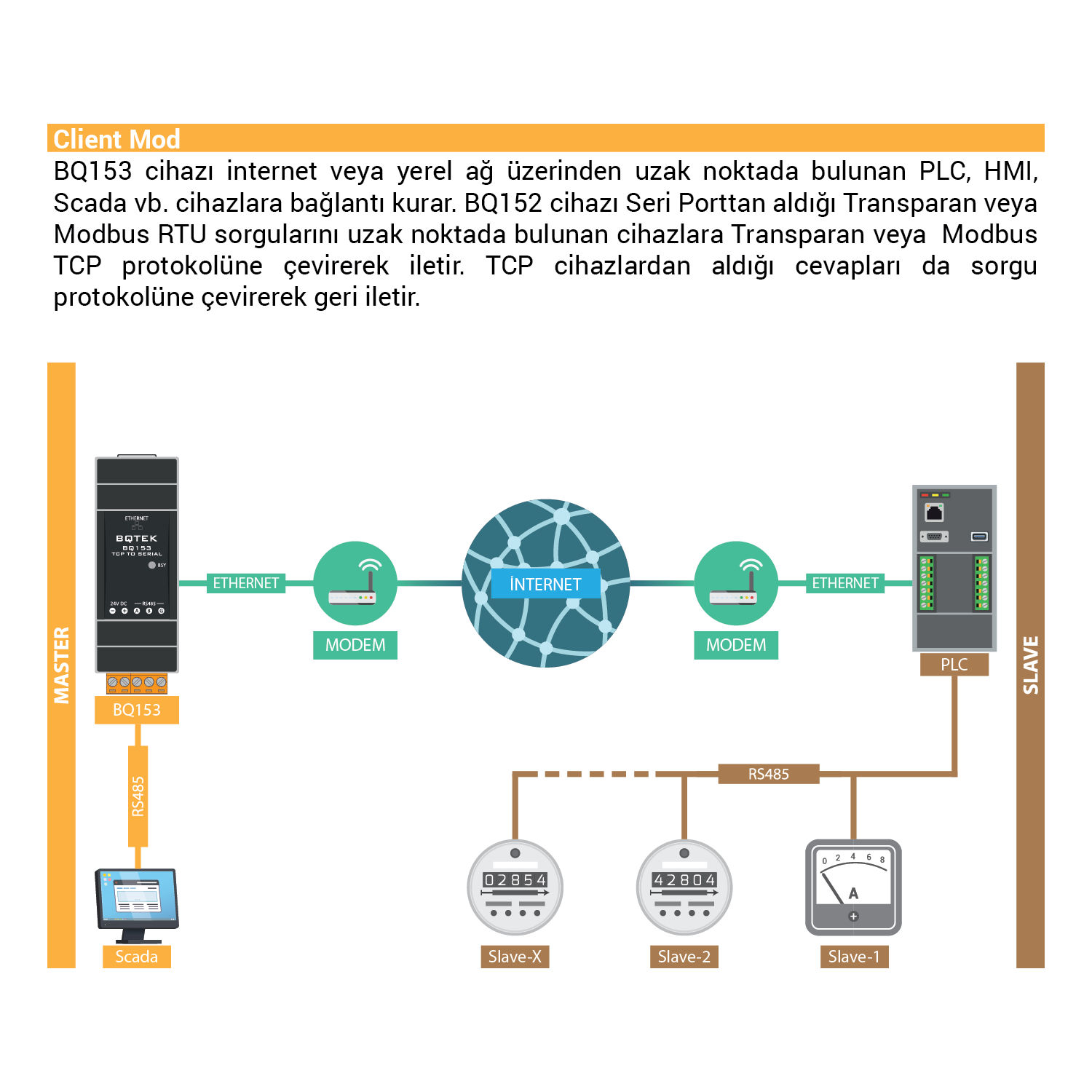

Üzerindeki ethernet portu aracılığı ile ağınıza bağladıktan sonra yapacağınız ayarlar ve seçeceğiniz çalışma moduna göre işlevini yerine getirir. RS485 seri port için transparan bir çevirici olarak görev yapabileceği gibi RS485 üzerinden bağlayacağınız Modbus RTU protokolü destekleyen bir yapıdan Modbus TCP protokolüne veya Modbus TCP protokolünden Modbus RTU protokolüne dönüşüm yapabilir.

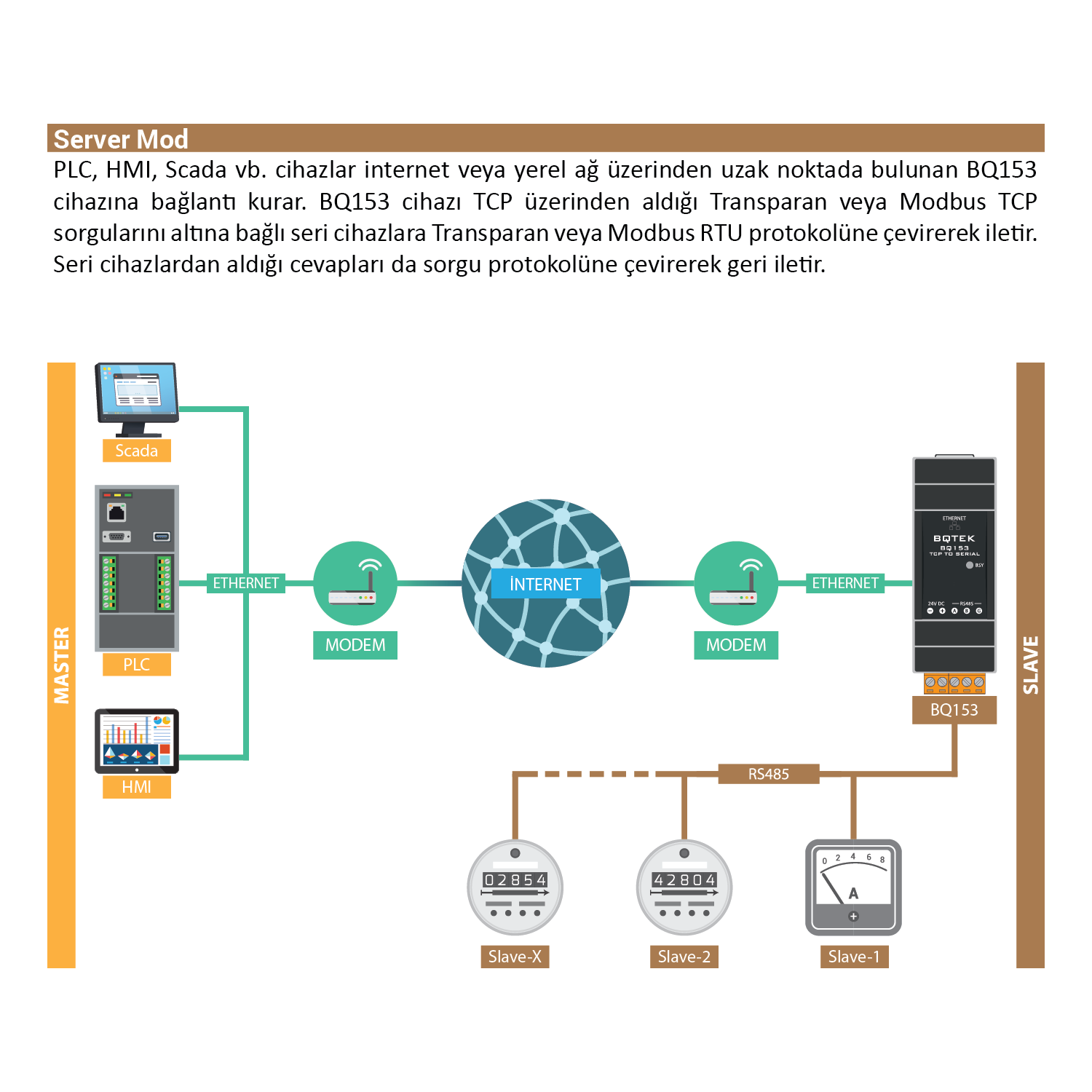

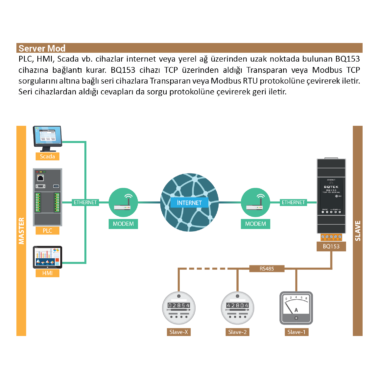

Cihaz RS485 çevirici modunda iken TCP olarak Master (Server) yada Slave (Client) olabilir. TCP master (Server) iken ağdaki diğer cihazlardan BQ153 cihazına bağlanılabilir. Cihaz TCP Slave olarak çalıştığında belirttiğiniz bir IP’ye BQ153 cihazı bağlantı yapar. Cihaz TCP Slave olduğu durumlarda 5 porta kadar TCP soket bağlantısına izin verir ve bu port numaralarını siz belirleyebilirsiniz. Cihaz TCP Master (Server) modunda çalıştığında ise bir Port üzerinden bağlantı yapar.

BQ153 cihaz Modbus TCP to Modbus RTU çevirici modunda kullanıldığında sadece TCP Slave olarak çalışır. Bu durumda 5 porta kadar bağlantıya izin verir. BQ153 cihazı portlardan gelen iletişimi buffer izin verdiği müddetçe sırayla modbus RTU’ya  gönderir ve cevabı sorgu yapan porta geri döner.
